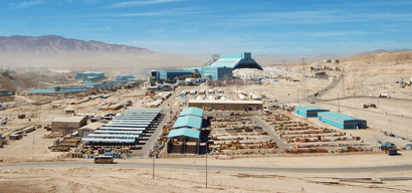

Proyecto PM10 Mitigación en Spence de BHP, Óxidos y Sulfuros

Cliente: Minera Spence

Sierra Gorda es una zona con saturación de material particulado inferior a 10 micrones, MP10. La gerencia de desarrollo de BHP y todo el equipo encargado de la operación y mantención de las plantas óxidos y sulfuros está comprometida con disminuir el MP10 cumpliendo, en una primera etapa, con lo establecido con autoridades del medio ambiente. Y en una segunda etapa resolver el problema en forma definitiva mostrando su compromiso con el medio ambiente y la salud de sus trabajadores.

Para asegurar el éxito de este proyecto, Spence contrató a Proconm como empresa especialista en el tema para su asesoría hasta la puesta en marcha con KPI medibles.

Revisión del Control de Polvo y del MP10 en el Proyecto Nuevo Domo de Chuquicamata.

Cliente: a2b-eng

Este nuevo proyecto tiene desarrollada la ingeniería para reemplazar el domo que colapso y parte importante de la correa transportadora. Codelco está comprometido con disminuir el material particulado en una zona saturada por MP10. Así como, tiene el compromiso de hacer todo lo posible para el cumplimiento del PLANESI, Plan para Erradicación de la Silicosis. a2b-eng fue contratada para realizar la revisión de todo el proyecto a nivel de expertos. Proconm revisó el control de polvo, del MP10 y de los derrames, que incluye obligadamente el manejo de material. Los hallazgos ya fueron entregados, que en resumen, muestra que el proyecto está repitiendo lo mismo que ha fracasado en el control real de la protección del medio ambiente y de los trabajadores.

Mediciones del Material Particulado en el Exterior e Interior de las Transferencias en el Área Chancado Secundario de Antucoya.

Cliente: Minera Antucoya

Mediciones externas a las transferencias de PTS, MP10, MP5, MP2.5 y MP1 con esta información se construyó una línea base con KPI medibles. Mediciones de flujo y particulado al interior de las transferencias, esta información nos permitió revisar el proyecto de extracción de polvo en construcción. Además, las utilizamos para revisar nuestro modelo matemático para el aire inducido y aire a extraer, que será publicado por ASME como innovación: International Mechanical Engineering Congress and Exposition, IMECE2024-142512.

Sistema Mitigación de Polvo en Sistema Transporte Mineral Grueso (STMG), Pebbles y Gravilla (P&G) de Minera Los Pelambres.

Cliente: Keypro Ingeniería

Validación y optimización del sistema de control de polvo con extracción y humectación superficial con surfactante en el STMG, incluido el sellado de la transferencia o control pasivo del polvo. En el sector de P&G la prefactibilidad consideró sistema de control de polvo con supresión tipo neblina seca, edificios para confinar las transferencias y reparar sellos y chutes.

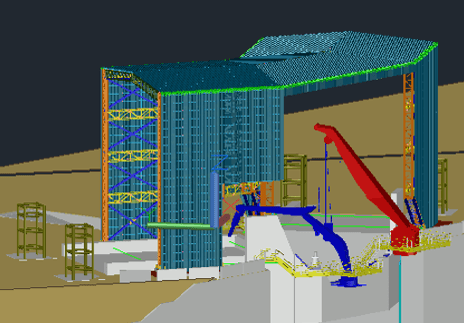

Control de Polvo con Encapsulamiento y Supresión para Minera Spence de BHP Billiton.

Cliente: JRI Ingeniería

Revisión experta solicitada por la gerencia de desarrollo para revisar encapsulamiento con edificio incluida supresión con neblina seca en el sector de descarga de camiones sulfuros. Es necesario que el proyecto sea eficiente para justificar la inversión y no afecte la visibilidad del operador del martillo pica rocas ni la operación del jib crane. Se recomendó reemplazar el edificio por confinamiento activo con cortina de agua o aire.

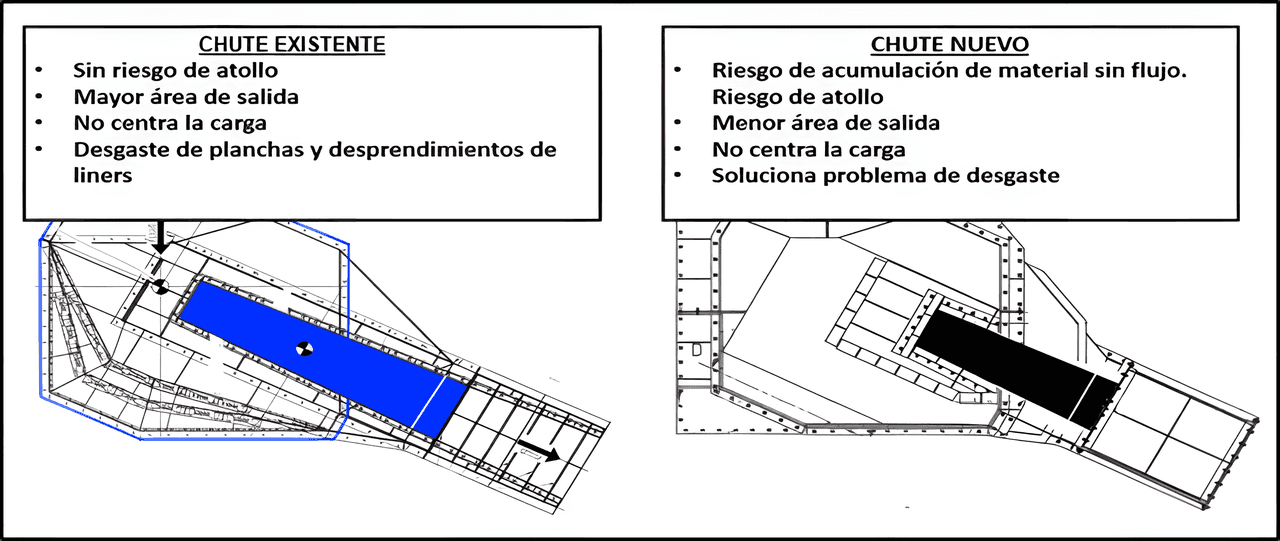

Asesoría Especializada para Revisión Chute Caserones

Cliente: WSP Ingeniería

Un chute ya construido y que se encuentra en terreno genera dudas en los profesionales de operación, en cuanto a que se logre una solución real al problema de desgaste de planchas y desprendimientos de liners por golpe directo de colpas provenientes del chancado primario.

La revisión mostró que las dudas de la gerencia de planta tenían asidero y que el chute construido no daba solución a los problemas. Además, el análisis del flujo con DEM y la aplicación de la teoría del flujo libre concluyen que existe riesgo de atollo

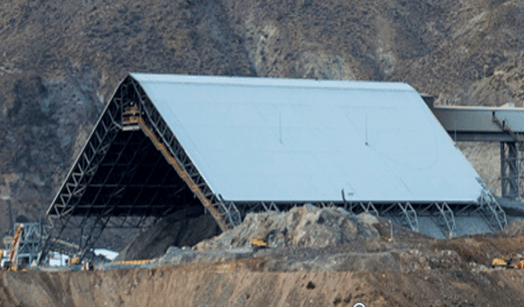

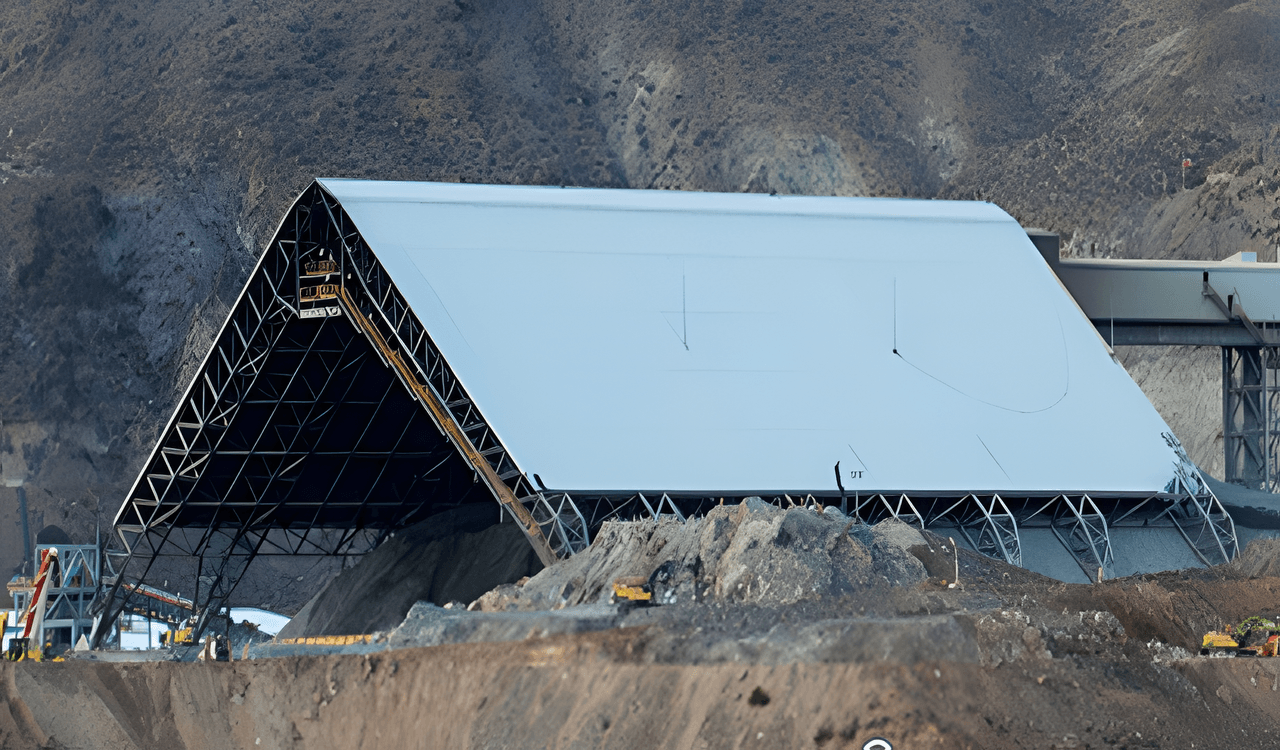

Control de Polvo (MP10) en Acopio Mineral Grueso para Pelambres

Cliente: Pares&Álvarez

Definir un sistema eficiente para controlar el polvo en una zona complicada que no tiene modelo matemático, como lo es el acopio con correa transportadora a gran velocidad y operación de los bulldozers, tan necesarios cuando la capacidad viva del acopio es insuficiente para la operación. Proconm ha desarrollado una fórmula para abordar este tema. Se recomendó extracción con retorno como pellets o gránulos.

Estudio Optimización Sistema de abatimiento y Control de Polvo en Chancado de Minera Centinela.

Cliente: FDA Ingeniería

Ingeniería de prefactibilidad para proponer opciones reales que den solución al control del material fugitivo presente en el edificio de chancado primario sulfuros.

En la descarga de camión se propuso un confinamiento activo con agua-aire y humectación de colpas. En la tolva y en la correa se propuso extracción a baja velocidad modificada, MVL según la NIOSH, considerando trampa de polvo en la tolva de compensación para eliminar riesgo de colapso.

Overland Conveyors para Ruta de Cobre en Ecuador

Cliente: HLC Ingeniería y Construcción

Desarrollo de la prefactibilidad, definición de la ruta, ancho y número de correas. La recomendación de Proconm, basada en la eficiencia energética tiene las siguientes características:

Optimización Puente Apilador CV-202 de Codelco RT.

Cliente: Codelco-Radomiro Tomic

La correa CV-202 tuvo una falla por corte de correa, que mantuvo detenida la planta de óxidos por varios días. Preparar informe de análisis y soluciones para disminuir el riesgo de una nueva ocurrencia. Trabajo asignado directamente y con la urgencia requerida. Principales recomendaciones en los informes:

Sostenibilidad Chancado Colón de Codelco - El Teniente

Cliente: JRI Ingeniería

La Planta de Chancado Grueso de Codelco El Teniente está considerada para que opere hasta el año 2082. Se requiere conocer que acciones se deben tomar para corregir anomalías para asegurar que la Planta continue operando sin mayores problemas por los próximos 25 años. Los problemas detectados son los típicos: derrames, polvo fugitivo, desalineamiento excesivo, falta de capacidad volumétrica, etc. Para todos estos problemas, JRI con la asesoría de Proconm entregaron soluciones sustentables.

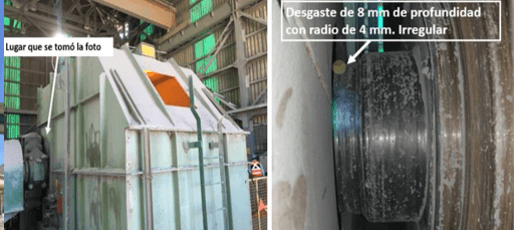

Análisis de grieta en polea motriz correa CV-11 de Codelco - El Teniente

Cliente: Codelco-El Teniente

Una colpa atrapada actuó como máquina herramienta y gastó la polea motriz que posee dos motores de 1.000 HP cada uno en disposición tándem. La grieta irregular tiene 8 mm de profundidad máxima. DET tiene programada cambiar esta polea en un par de años. Solicito el servicio de Proconm para analizar la falla y concluir si era o no necesario reemplazar esta polea que provocaría una parada de planta no programada. La conclusión del análisis es que podía seguir operando sin problema. Proconm creó su propio programa basado en el modelo de propagación de grieta de Arnold Griffith.

Solución para el Material Particulado en la Planta Antucoya de AMSA

Cliente: AMSA-Antucoya

Antucoya contrató los servicios de Proconm para realizar una revisión independiente a nivel de experto, requisito previo a la presentación del proyecto al directorio para su aprobación. La revisión detectó varias anomalías que fueron aceptadas por Worley. Seguramente será un proyecto exitoso. Proconm subcontrató a la prestigiada empresa Castro Ingeniería para analizar el impacto del polvo en la conductividad hidráulica de la pila de lixiviación. Las recomendaciones se centraron en evitar colapso de los sistemas extractores y desbalanceo al dejar fuera de servicio una toma.

Revisión Experta Apilamiento Botadero Waste 2 de Antamina

Cliente: DRA Ingeniería

Revisión experta del diseño del manejo de material desarrollado por Takraf tanto para el transporte de mineral como del estéril, que se depositará en un botadero con tripper y spreader. En los casi 20 km de correas se detectó problemas serios en las transferencias (existe una de 23 m de altura). Como, por ejemplo: riesgo de atollo en chutes, gran impacto sobre las fajas, riesgo de caída del material fuera del centro, gran riesgo de polvo fugitivo que contaminará el ambiente, problema con la capacidad volumétrica, etc.

Análisis Manejo de Material en Planta Colón para Codelco El Teniente

Cliente: Codelco-El Teniente

La planta de molienda convencional y unitaria recibe mineral chancado en etapa primaria por transporte mecanizado (15 KTPD) y por ferrocarril (45 KTPD), este último sector comienza a agotarse y debe ser reemplazado por transporte con correas transportadoras. El proyecto consiste en una ingeniería de pre factibilidad para analizar varias alternativas y optimizar la seleccionada, considera una implementación por etapas. Considera un total de 2 km de correas con una capacidad de 2.500 t/h . Principales recomendaciones:

Solución para el Material Particulado (la sílice) en la Planta Los Colorados de Minera Escondida de BHP

Cliente: Keypro

Revisión de todo el sistema de transporte por correas que descarga en el acopio y llega a los molinos SAG. Considera un control pasivo del polvo y sistemas de extracción.. Se hicieron importantes recomendaciones para evitar colapso del sistema de extracción y favorecer el proceso. Originalmente tenían extracción, se cambió a supresión. Pero, dada las altas concentraciones de sílice, se optó por retornar a la extracción. Principales recomendaciones del consultor:

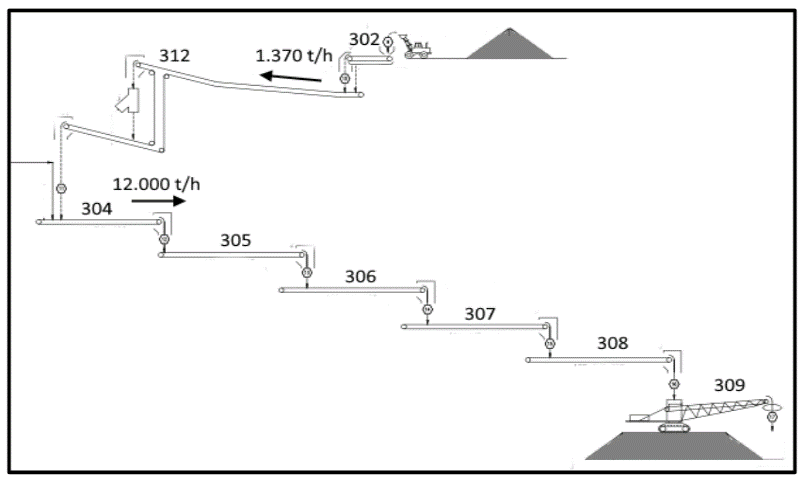

Análisis Experto Situación Correa Transportadora 316 de Codelco-El Teniente.

Cliente: JRI Ingeniería

La División había sufrido dos siniestros de incendio en la correa 316 que acopia mineral grueso para el SAG 2, en menos de 15 meses. El informe, tipo auditoría, entrega como causas, el tipo de rodamiento y el material particulado que existe en el ambiente. El informe entrega recomendaciones con soluciones sustentables para disminuir el riesgo prácticamente a cero.

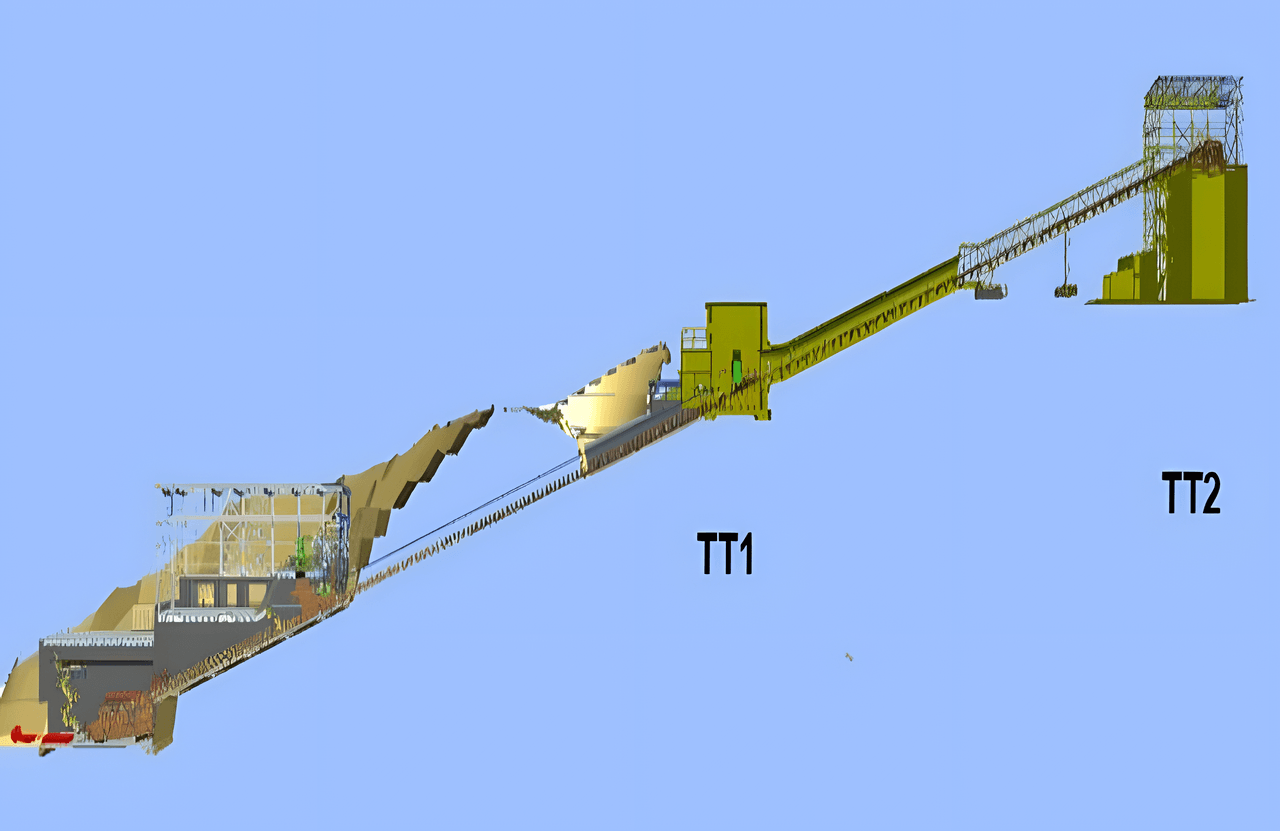

Proyecto Nuevo Nivel Mina para Codelco El Teniente

Cliente: JRI Ingeniería

Trabajo contratado por la gerencia de operaciones de Codelco (GPRO), para analizar el impacto de la conexión del PNNM (Proyecto Nuevo Nivel Mina) con la Planta Colón, especialmente revisión del diseño y de la mantenibilidad y confiabilidad, especialmente la disponibilidad física. Se detectaron algunas fallas catastróficas en los 13 km de correas transportadoras (11.000 t/h) que tiene el proyecto, principalmente en las transferencias y en el tipo de tensor seleccionado. Este proyecto tiene que estar en operación el año 2024. Se atendieron la mayoría de las observaciones realizadas por Proconm.

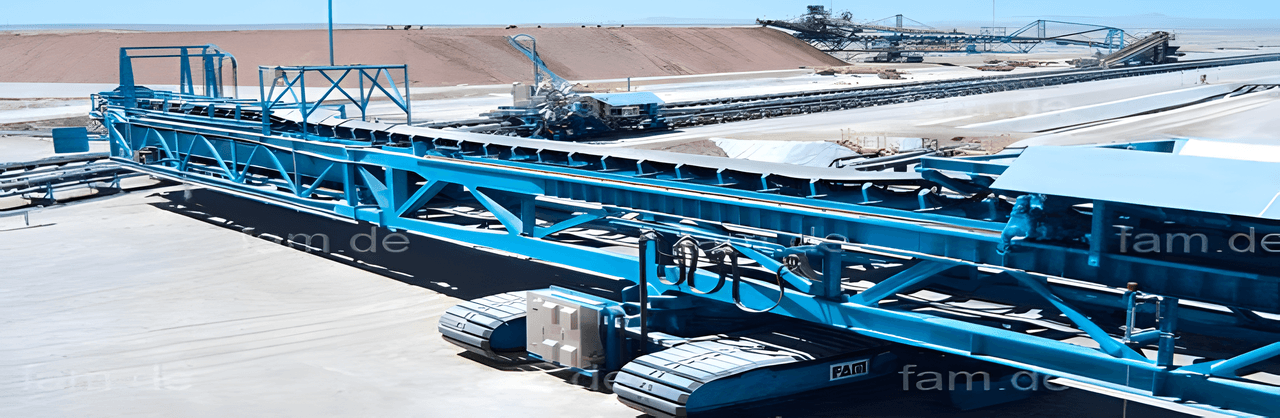

Proyecto Trade Off Botadero de Ripios OLAP para Minera Escondida

Cliente: Arcadis

MEL contrató los servicios de Arcadis, empresa con vasta experiencia en acopios, para analizar una mejor opción de apilamiento de los ripios dado el excesivo costo de shifting estimado por el proyecto original. La capacidad del botadero era de 89 Mt con un flujo de ripios de 54.000 TMPD.

El sistema de apilamiento fue suministrado por FAM que incluyó, correa shiftable, tripper y spreader de 95 m, alimentado por correas tipo grass hopper.

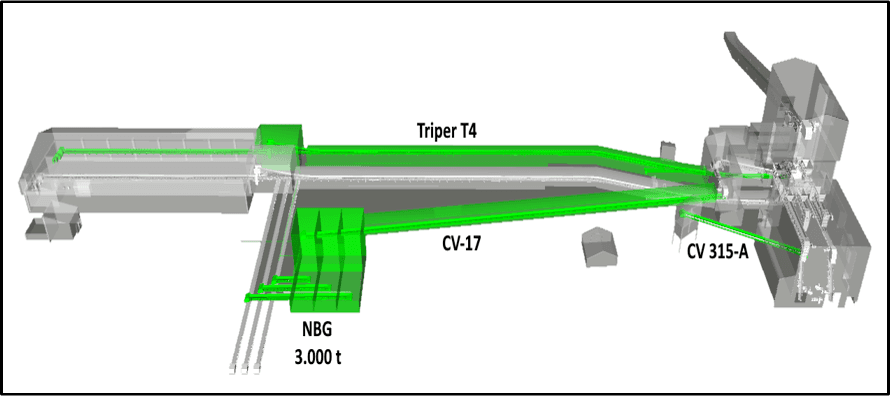

Transporte de Concentrado en Planta de Filtros de Codelco El Teniente

Cliente: JRI Ingeniería

El análisis llevó a estimar que la cantidad de concentrado que se va al ambiente es considerable, es decir, contaminar y afectar la salud cuesta caro. Se propuso reemplazar una correa tubular, que se encuentra fuera de servicio y no entregaba la protección ambiental suficiente, por una poligonal (correa transportadora estándar y hermética). Además, se recomendó aplicar este concepto de poligonal a todas las correas. Las soluciones propuestas por JRI tuvieron muy buena recepción de la gerencia de operaciones.

Asesoría Experta para Analizar la Correa Transportadora 316 que Forma el Acopio para el SAG 2 de Codelco El Teniente.

Cliente: JRI Ingeniería

Análisis que permitió determinar las causas de los siniestros sufrido por la correa 316 y, por ende, entregar recomendaciones para que se implementen en el corto y en el mediano plazo. Se trabajó a la par con otro prestigiado especialista en manejo de material, Sergio Zamorano. La enseñanza que nos deja esta revisión es que hemos dejado de preocuparnos de detalles tan importantes, como lo es el análisis de los rodamientos que utilizan los polines y el riesgo que ingrese polvo en su interior.

Alternativa Mecanizada para Retirar el Mineral y el Estéril desde el Rajo Rosario de Collahuasi.

Cliente: Wood

Asesoría experta en manejo de material que permitió mostrar que para el estéril, implementar un sistema completamente móvil (FM-IPCC) en un sector, que opere independiente de los camiones, y otro sistema semi móvil (SM-IPCC) en otro sector eran un buen negocio para Collahuasi, tomando los resguardos para no ser afectados por la deformación del rajo. Para el mineral, también se visualizó una buena opción que alimentaría directo el acopio, que operaría en conjunto con el actual chancador primario.

Proyecto Salares Norte de Gold Fields

Cliente: Fluor

a asesoría consistió en fijar el criterio que permitió determinar la eficiencia del sistema de supresión de polvo, con neblina seca, ubicado en los equipos (alimentadores y correa) que suministran mineral al SAG. Se definieron 3 etapas para calcular la eficiencia por tamaño de partículas. La primera etapa es la eficiencia de que gotas de agua atrapen partículas del mismo tamaño, la segunda es la eficiencia que se junten estas gotas para ganar peso y caer, la tercera etapa es la eficiencia de recepción sobre la superficie de la correa transportadora

Planta de Tratamiento de Minerales de Oro Polimetálicos de Minera Valle Central

Cliente: Castro Ingeniería

Este trabajo asignado a Castro Ingeniería es una planta polimetálica para procesar el mineral de pirquineros del sector. El principal trabajo desarrollado por Proconm fue el análisis de las diferentes opciones de chancado utilizando simuladores de los proveedores, con la flexibilidad de procesar los diferentes tipos de minerales manteniendo la capacidad, es decir, un circuito estable.

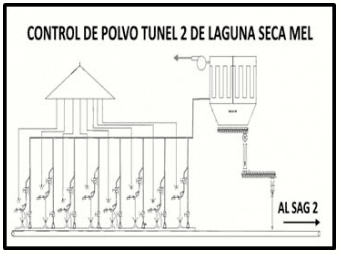

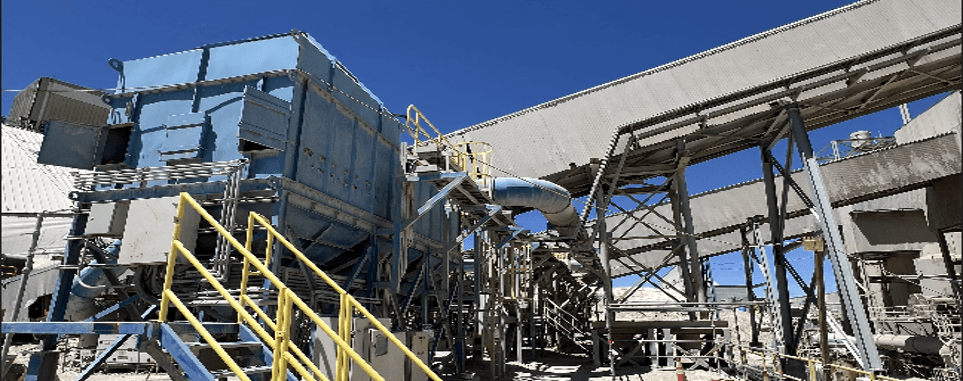

Control del Material Particulado en Correa Transportadora CV23 del Túnel 2 de Laguna Seca de Minera Escondida

Cliente: Castro Ingeniería

La asesoría consistió en revisar el sistema de control de polvo desarrollado por Pares&Alvarez en base a captación de polvo y retorno del mismo a la correa CV23 transportadora que alimenta el SAG 2. En este proyecto posicionamos con fuerza la regla de oro para calcular el aire inducido del Dr. David Anderson, que no considera campana de extracción en la parte superior del chute, así como, la velocidad del flujo al interior de la gualdera que fue bien definida por P&A. No recomendamos retornar el ultrafino (MP 15) al sistema dado que afecta la recuperación en la flotación.

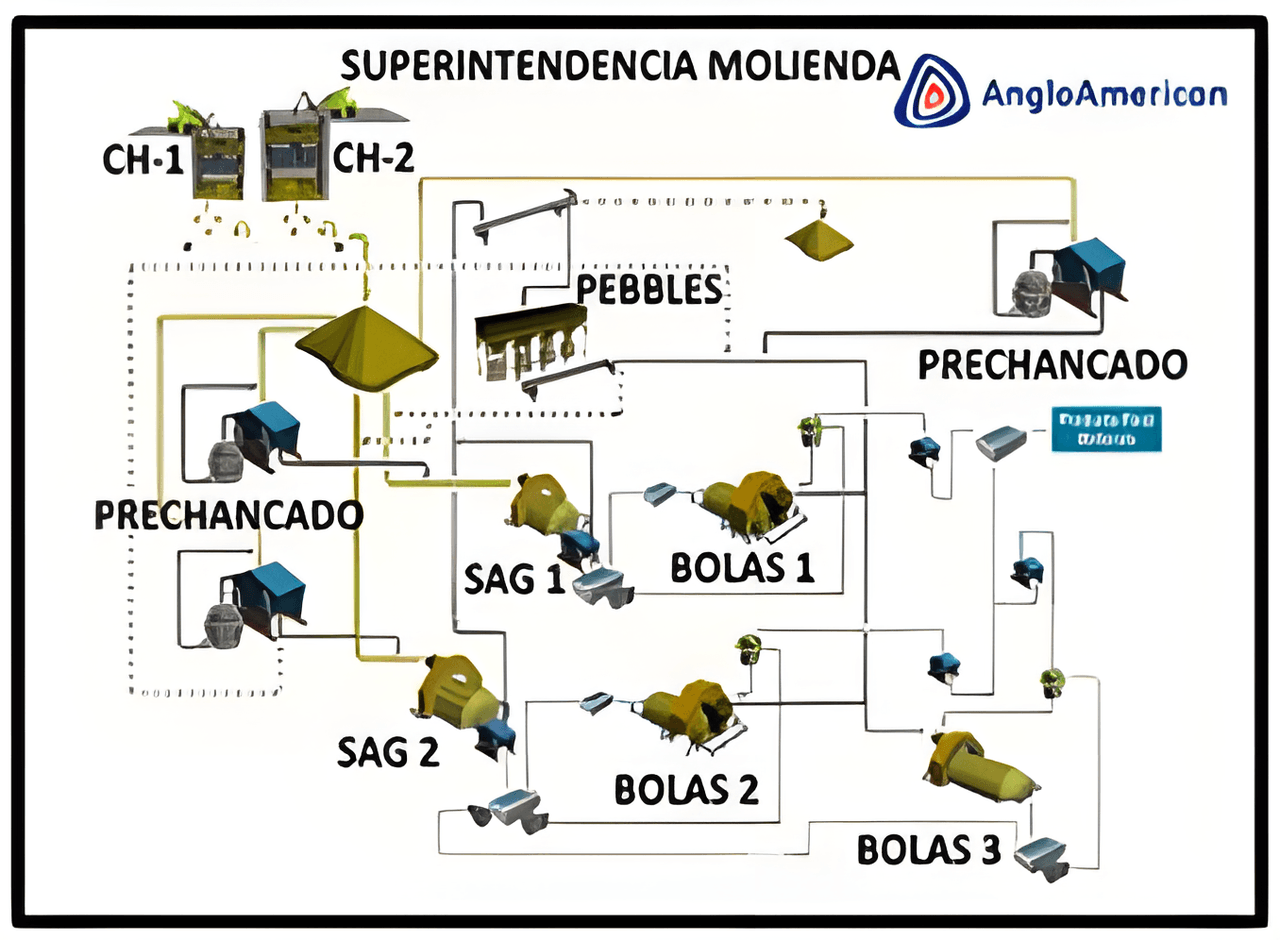

Proyecto 1: Sistema de Supresión de Polvo en Chancado Primario Los Bronces

Proyecto 2: Sistema de Captación de Polvo Chutes Molienda Los Bronces

Cliente: Anglo American - Pares & Alvarez

A solicitud de Anglo, se realiza una revisión de ambos proyectos para su cierre. El trabajo desarrollado por P&A apuntaba bien a las soluciones. Dado que las correas transportadoras eran las principales fuentes contaminadoras, las recomendaciones más relevantes complementarias fueron: fijar los finos sobre las colpas que van en las superficie de las correas transportadoras y considerar el flujo generado por los chancadores primarios. Por supuesto, siempre recomendaremos sacar del sistema el ultrafino.

Revisión Chancadores Sector E-4 y Propuesta de Solución

Cliente: Codelco Chuquicamata

En ese tiempo, la granulometría prevista desde el proyecto Chuquicamata Subterránea traería un importante porcentaje de colpas sobre 8” que complicaba la operación por posibles atascos. El proyecto contempló otra etapa de chancado primario para asegurar 100%

Nota: Cabe destacar que la solución definitiva que se implementó tiene similitud con nuestra recomendación, pero no se llegó a pasar el mineral por otra etapa de chancado primario, lo que es muy razonable.

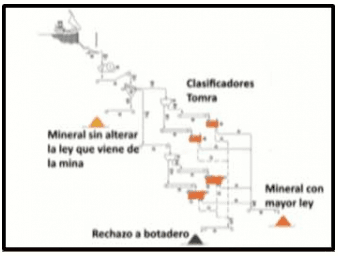

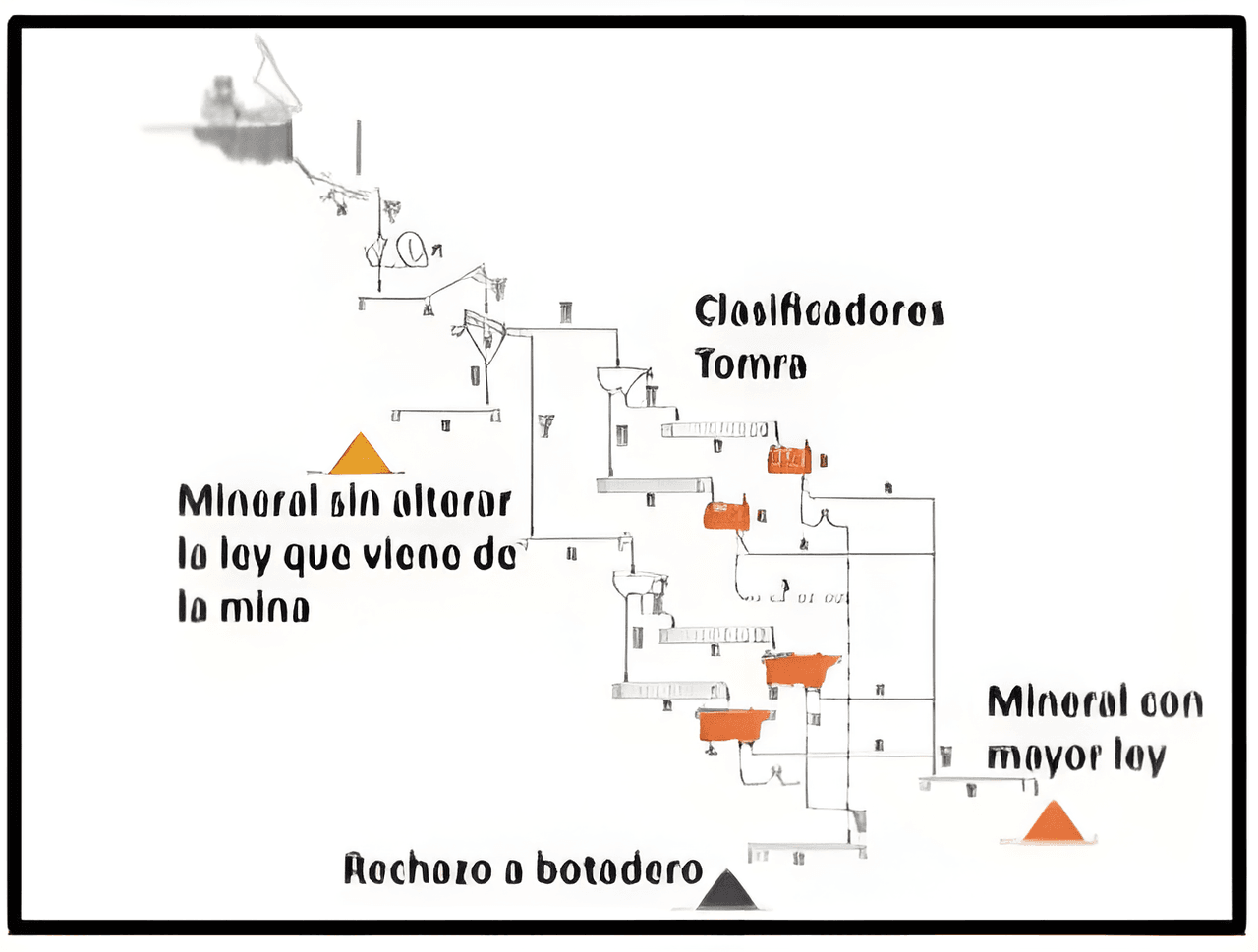

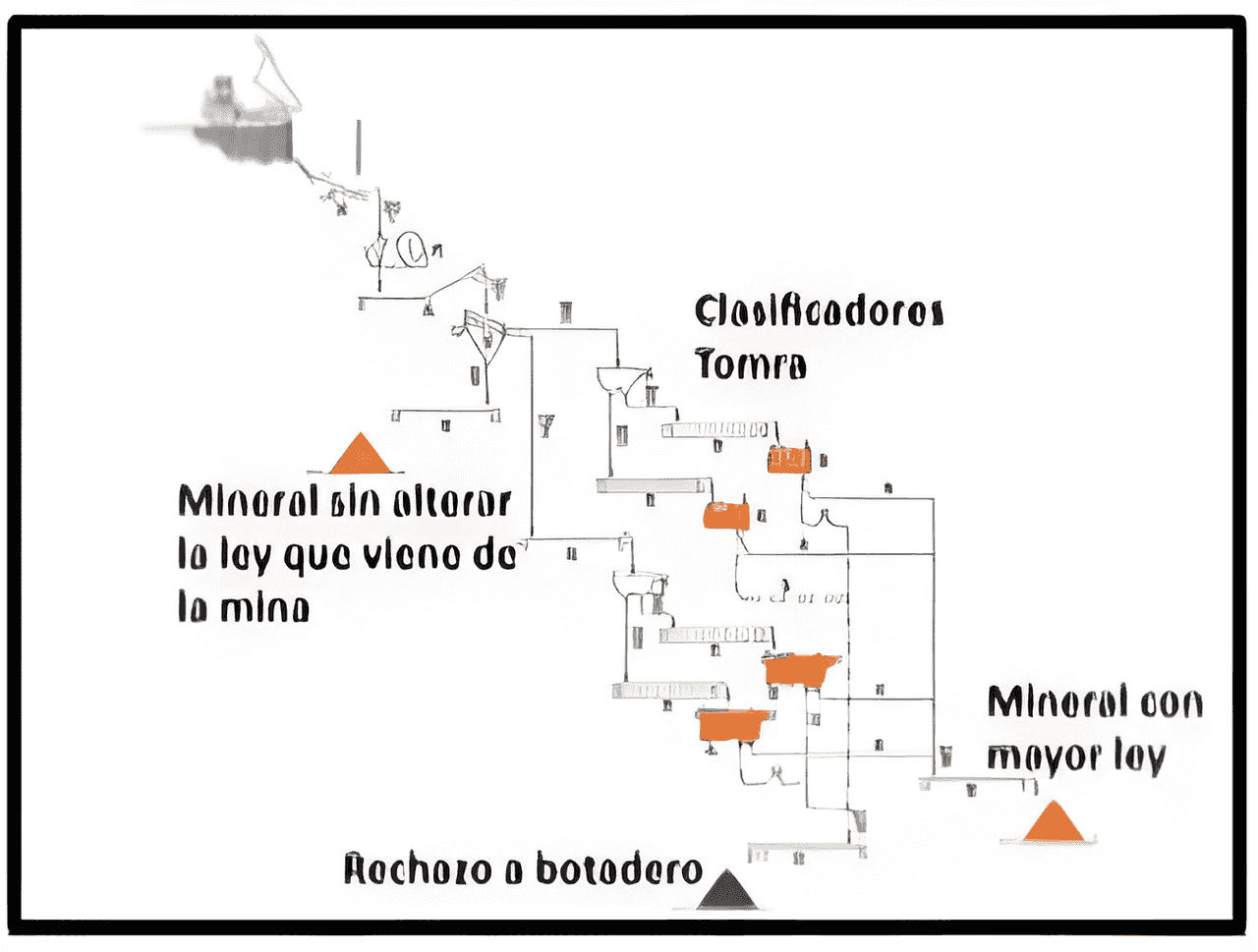

Innovación Planta de Clasificación en Michilla de AMSA.

Cliente: Antofagasta Minerals

Una planta de clasificación permite retirar tempranamente del proceso parte importante del estéril, aumentando la ley del mineral, con gran impacto positivo en el medio ambiente al disminuir el relave y menor uso de agua, así como. menor OPEX y menor CAPEX. En este proyecto la planta se financiaba sólo con el menor costo de transporte. En la simulación para dimensionar la planta consideramos clasificadores Tomra. Cabe destacar que en Perú, más de 30 plantas ya utilizan este eficiente sistema.

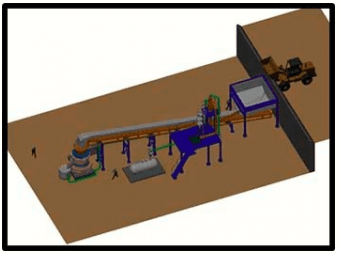

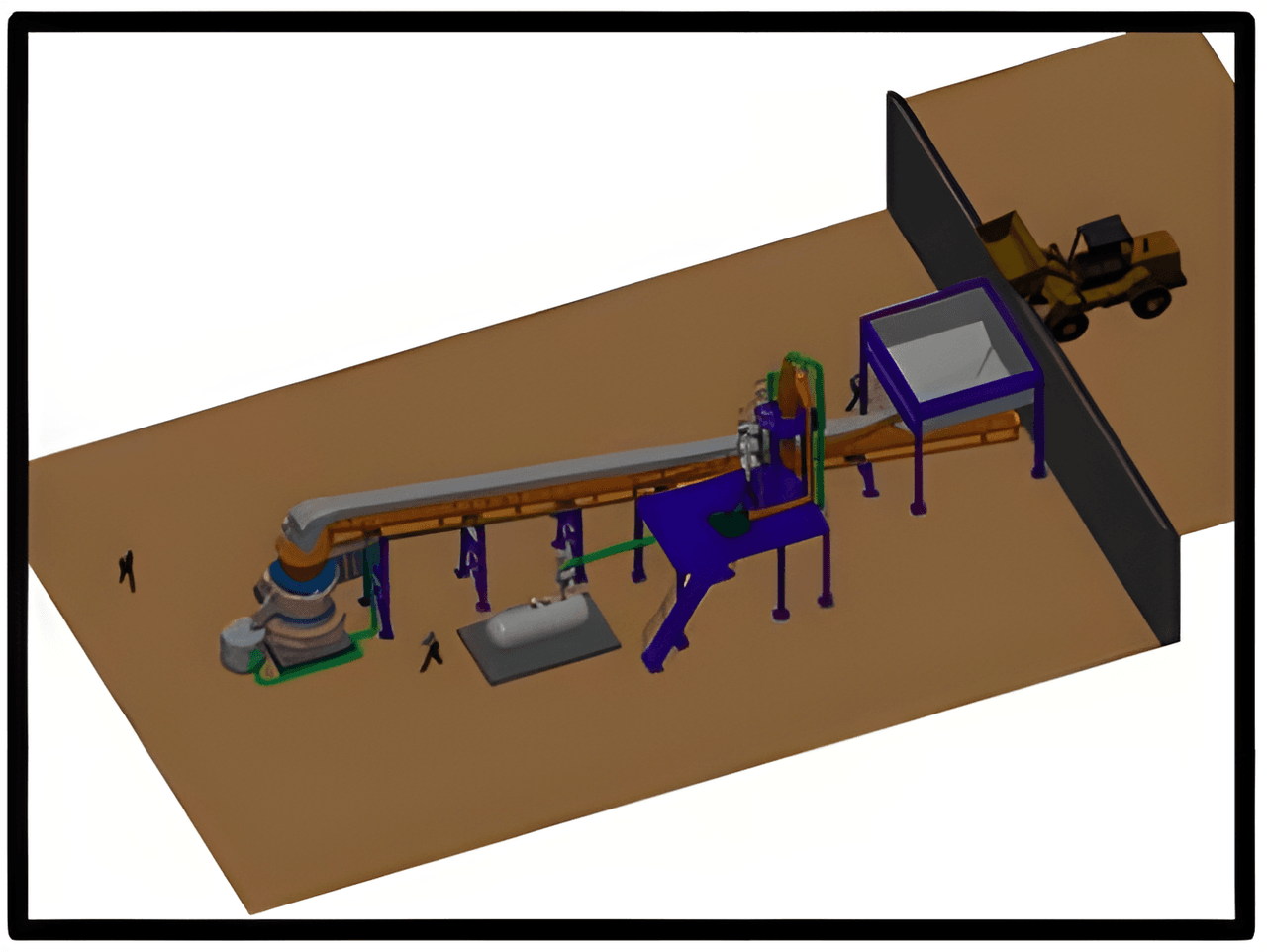

Planta de Cemento Típica con Chancador Vibratorio.

Cliente: Transmicron Mechanical Technologies

A partir de Clinker producir cemento, utilizando un chancador vibratorio de Transmicron. Este triturador logra reducciones del orden de 1:20. Estos equipos existen en Rusia y Sandvik también intentó comercializarlo, se nos informó que existió un problema mecánico. La UTFSM realizó una exposición sobre estos equipos en un congreso de Conminutek y mostró sus ventajas. No se entiende porque no se ha masificado su uso.

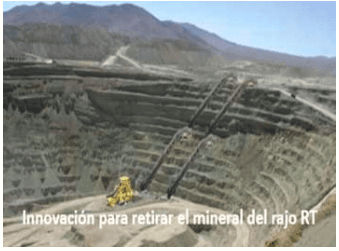

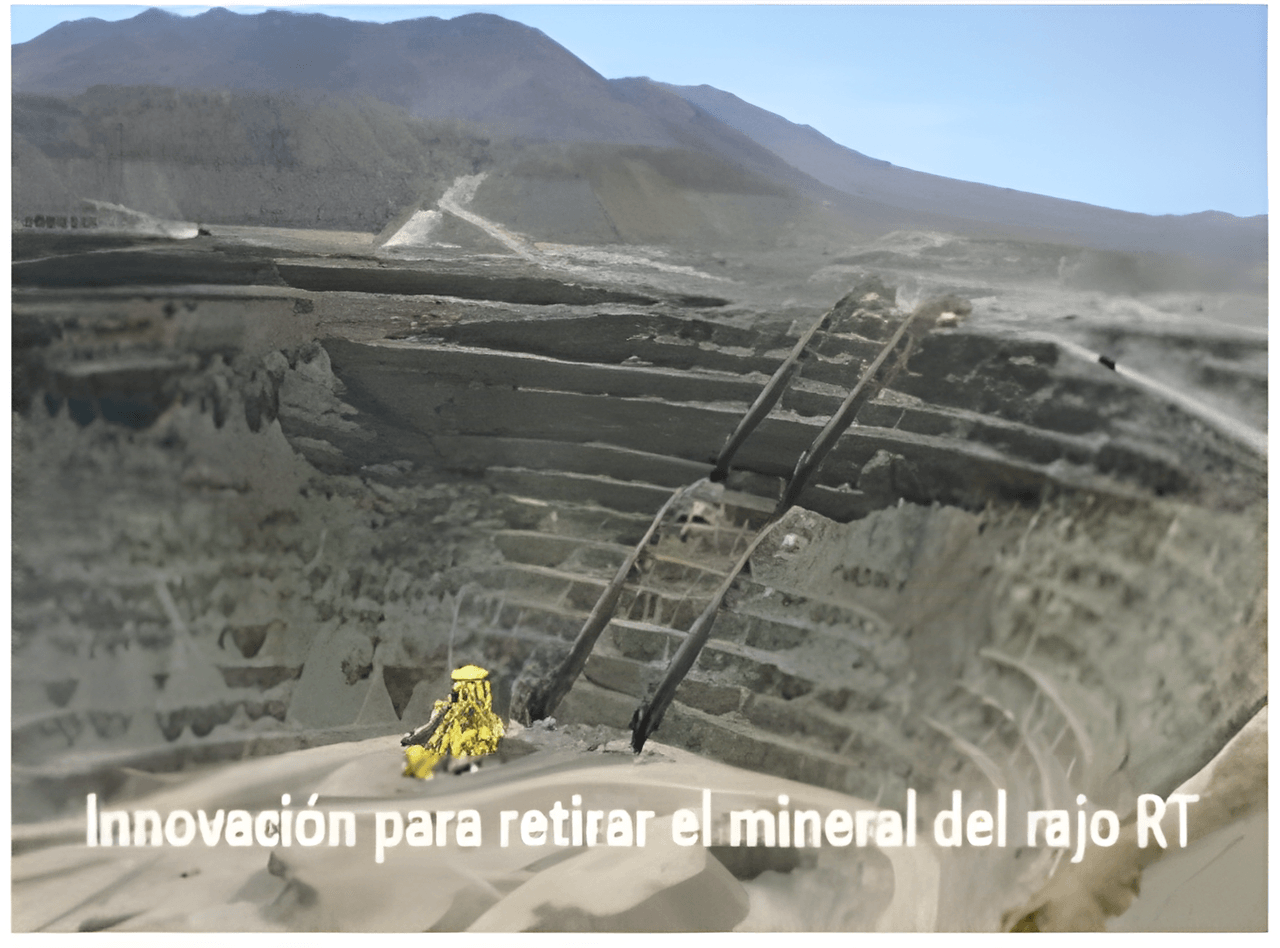

Solución para la Extracción del Mineral desde el Rajo de Radomiro Tomic.

Cliente: Joy Global S.A.

A solicitud de la gerencia de RT, Joy Global presenta esta importante innovación para chancar con sizer y transportar a superficie el mineral con sistema HAC (High Angle Conveyor) desde el rajo de RT. La experiencia era una mina de cobre en Yugoslavia que ya estaba fuera de operación. Esta opción fue dejada en stand by por la nueva gerencia de RT, sin embargo, Codelco informó en el 2018 que se estaba retomando.

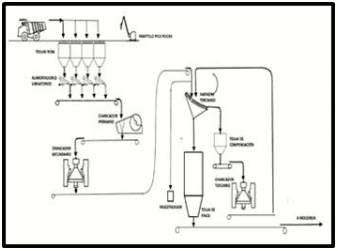

Proyecto Expansión 20 KTPD para Minera Esperanza.

Cliente: Metso Brasil

Tomando mineral del acopio de grueso, se reduce a un P80 de ½”, con chancado secundario y terciario, para alimentar directamente a los molinos de bolas, by-paseando el SAG. Se chancan 20 KTPD y se aumenta la producción de conminución en 20 KTPD. El éxito de este proyecto coloca en cuestionamiento el pre chancado que tiene como objetivo aumentar la eficiencia del SAG.
